Reparatur Shunt mit Bildern

Beitrag von Daniel S » 10.07.2016, 19:00

Hallo,

hier also zum Shunt. Über den geht die gesamte Elektrik außer Motor. Es ist eine Brücke, die wohl erst zur Auslieferung einsetzt wurde. Man kann also bei entfernter Brücke den Motor starten und fahren, aber die restliche Elektrik zieht die Batterie nicht leer. War wohl für Autos auf Halde gedacht...

Jedenfalls überhitzt diese Brücke wohl durch schlechte Kontakte und fängt an zu schmoren. Richt etwas nach verbrannten Haaren und äußert sich verschiedenen Elektrik Macken: Das Licht geht plötzlich aus, Fensterheber sehr lahm etc.

Hier einige Bilder.

Vom perfekten ausgebauten Kabelbaum eines 89er V6I. Im eingebauten Zustand kommt man über den Lautsprecher des Sprachsyntheziser an die Stelle:

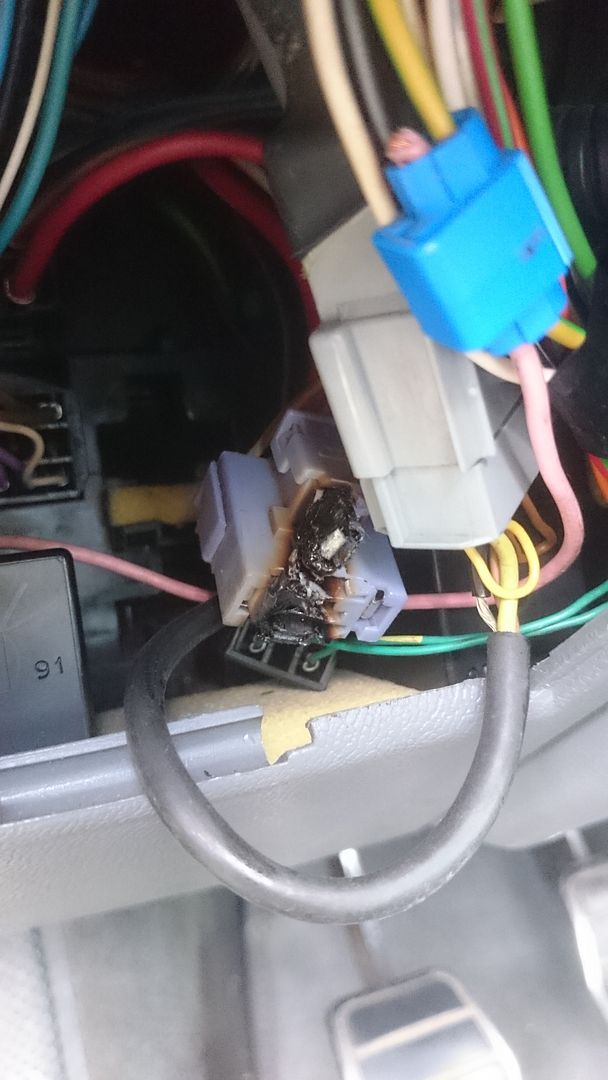

Shunt eingebaut

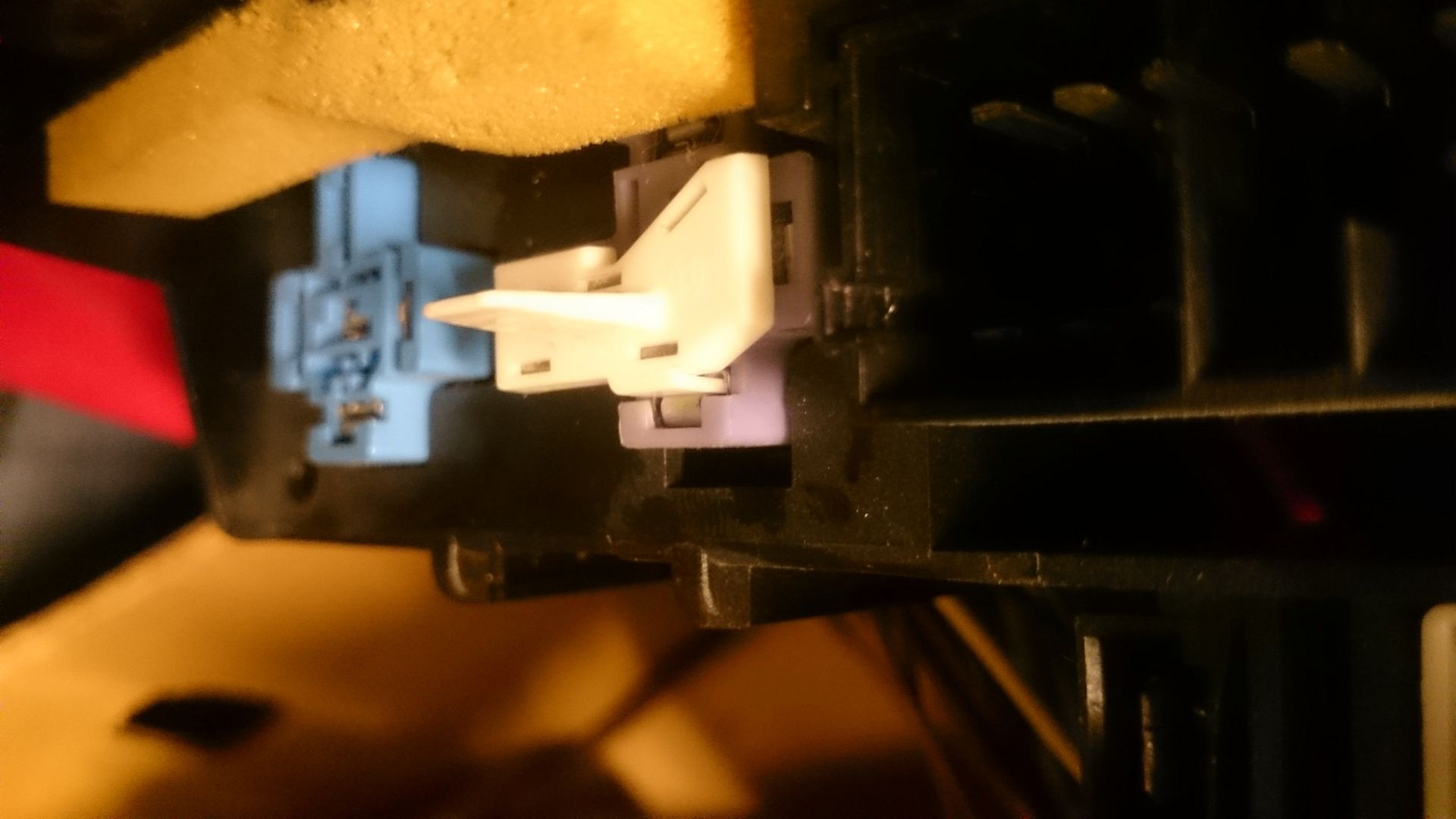

Shunt herausgezogen

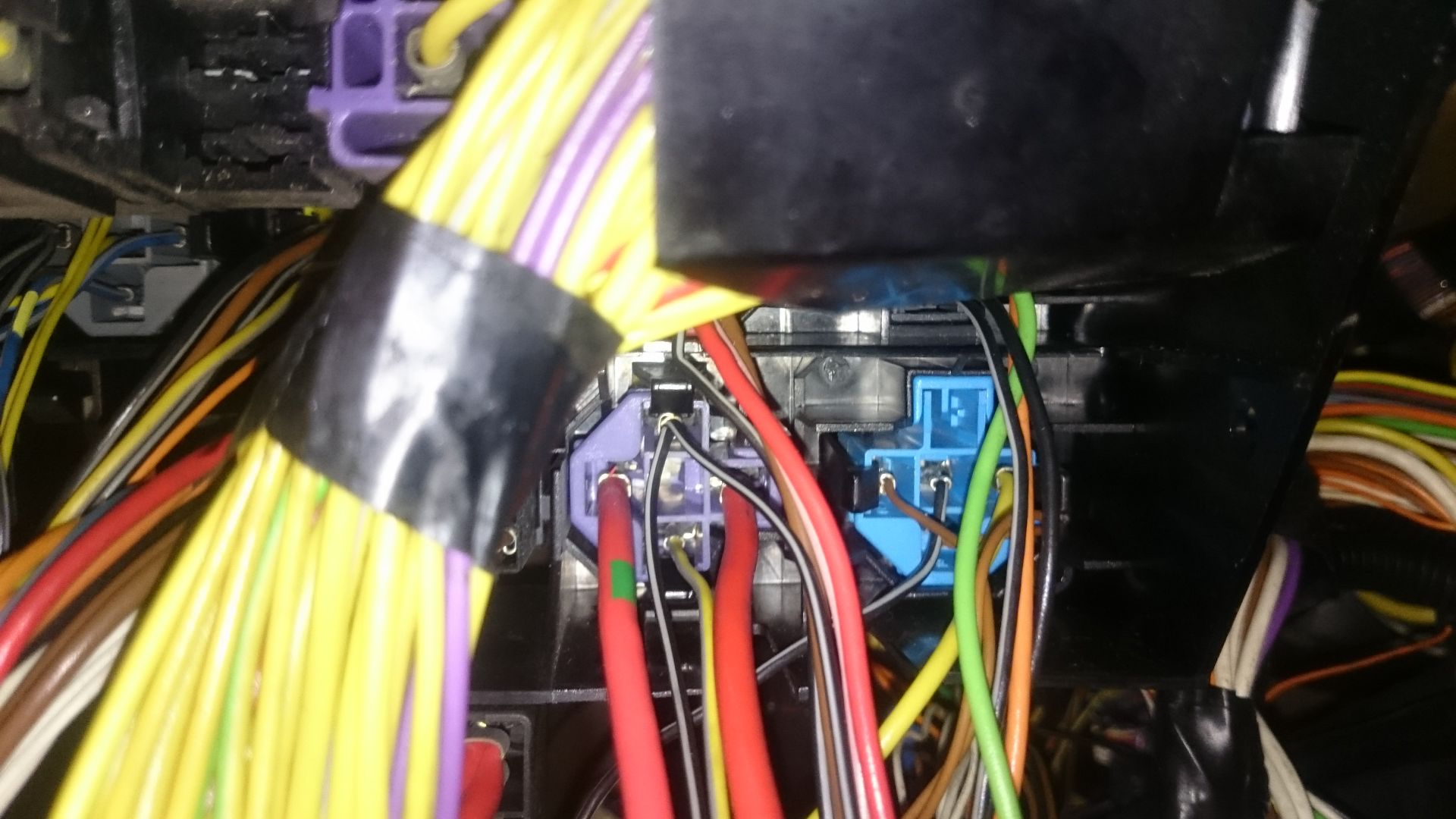

Stelle von hinten- das lila Teil (normalerweise nur von vorn zu sehen). Es müssen NUR die dicken roten Kabel verbunden werden. Die kleineren Kabel sind nicht über den shunt miteinander verbunden!

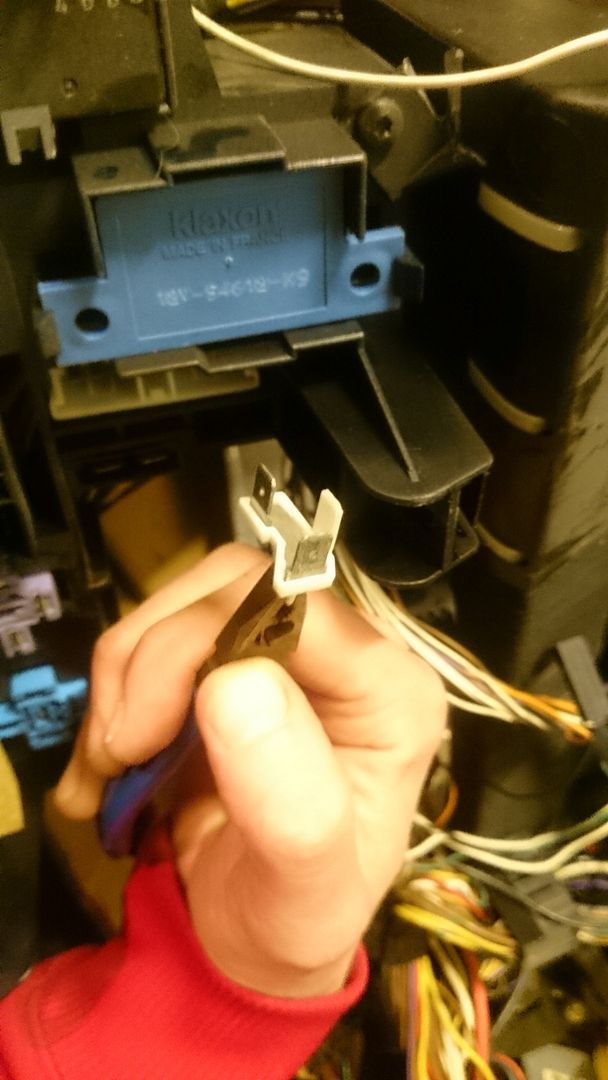

Ist Zustand V6 Turbo- Ich hab die Relaisaufnahme einfach mit einer Zange rausgezogen:

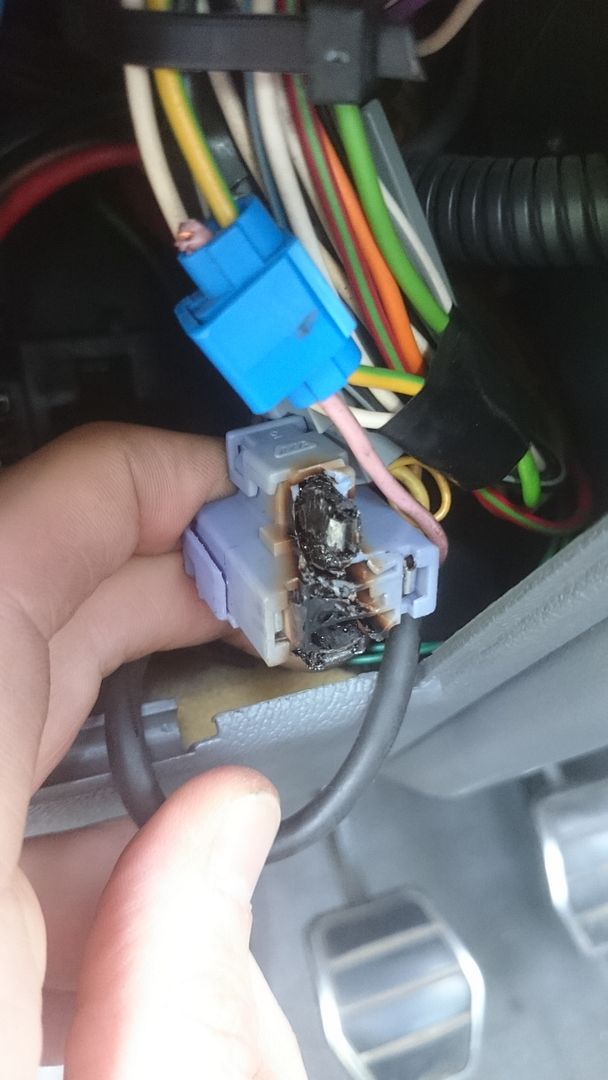

Das ganze zerbröselte schnell mit der Zange. Die beiden roten Leitungen verbinden, alle 4 Leitungen mit Schrumpfschlauch isolieren. Wie gesagt, der Shunt hat keinen Kontakt zu den beiden dünneren Kabeln. Die enden einfach hier.

Es ist wenig Platz zum Löten, weil die Kabel recht kurz sind. Vielleicht habt ihr bessere Ideen. Jedenfalls haben sich die Probleme behoben, auch die E-Sitzverstellung mit Memory, die seit 4 Jahren nicht mehr tat.

LG
Daniel
